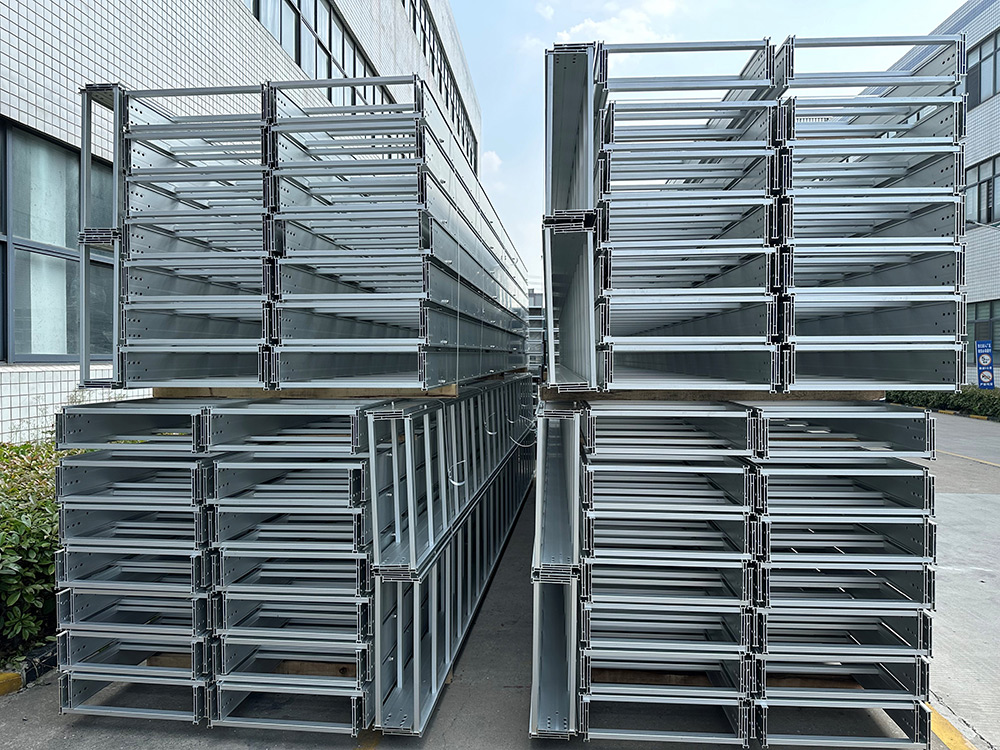

Kabel trayini yotqizish
1. Kabel trassasining umumiy sxemasi eng qisqa masofa, iqtisodiy va oqilona, xavfsiz ishlashi va qurilishni o'rnatish, texnik xizmat ko'rsatish va kabel yotqizish talablariga javob berishi kerak.
2. Kabelni ishonchli qo'llab-quvvatlashni ta'minlash uchun kabel tepsisi etarli darajada qattiqlik va quvvatga ega bo'lishi kerak.
3. Kabel yotqizilgandan so'ng, simi tepsisining egilishi simi o'tkazgich oralig'ining 1/200 qismidan oshmasligi kerak. Kabel tepsining kengligi > 6000 mm bo'lsa, uning og'ishi simi tepsisi oralig'ining 1/150 qismidan oshmasligi kerak.
4. Kabel trassasi iloji boricha binolar va inshootlarga (devorlar, ustunlar, to'sinlar, taxta plitalari va boshqalar) o'rnatilishi va qurilish muhandislari bilan yaqindan hamkorlik qilishi kerak.
5. Kabel tepsisi texnologik trubka tokchasi bilan o'rnatilganda, simi tagligi quvur tokchasining bir tomoniga joylashtirilishi kerak.
6. Kabel trassasi turli quvur liniyalari bilan parallel ravishda o'rnatilganda, aniq masofa quyidagi talablarga javob berishi kerak:
6.1 Umumiy texnologik quvurlar (masalan, siqilgan havo quvurlari va boshqalar) bilan parallel ravishda o'rnatilganda simi tepsisi 400 mm dan kam bo'lmasligi kerak. 6.2 Kabel tepsisi korroziy suyuqlik quvur liniyasiga parallel ravishda o'rnatilganda, u 500 mm dan kam bo'lmasligi kerak.
6.3 Kabel trubkasi korroziy suyuqlikni tashuvchi quvur liniyasiga parallel yoki korroziy gazni tashuvchi quvur liniyasi ustiga o'rnatilmasligi kerak. Agar undan qochish mumkin bo'lmasa, u 500 mm dan kam bo'lmasligi kerak. Va ularni ajratish uchun korroziyaga qarshi qismlardan foydalanish kerak.
6.4 Kabel tepsisi termal quvur liniyasiga parallel ravishda o'rnatiladi. Issiqlik quvur liniyasi izolyatsiya qatlamiga ega bo'lsa, u 500 mm dan kam bo'lmasligi kerak, izolyatsiya qatlami bo'lmaganda esa 1000 mm dan kam bo'lmasligi kerak.
6.5 Kabel trassasi issiqlik quvuriga parallel ravishda o'rnatilmasligi kerak. Uni issiqlik quvuriga parallel ravishda o'rnatishdan qochib bo'lmaganda, u 1000 mm dan kam bo'lmasligi kerak va ular orasida samarali izolyatsiya choralarini ko'rish kerak.
7. Kabel trassasi turli quvurlarni kesib o'tganda, aniq masofa quyidagi talablarga javob berishi kerak:
7.1 Kabel tepsisi umumiy texnologik quvur liniyasini kesib o'tganda, u 300 mm dan kam bo'lmasligi kerak.
7.2 Kabel tepsisi korroziy suyuqlik quvurining pastki qismini yoki korroziy gaz quvurining yuqori qismini kesib o'tganda, u 500 mm dan kam bo'lmasligi kerak va simi tepsisi chorrahada korroziyaga qarshi qopqoq bilan himoyalangan bo'lishi kerak va uzunligi. qopqoqning d+2000 mm dan kam bo'lmasligi kerak (d - quvur liniyasining tashqi diametri).
7.3 Kabel trubkasi issiqlik quvurini kesib o'tganda, agar issiqlik trubkasi izolyatsiya qatlamiga ega bo'lsa, u 500 mm dan kam bo'lmasligi kerak, agar izolyatsiya qatlami bo'lmasa, u 1000 mm dan kam bo'lmasligi kerak va simi tepsisi himoyalangan bo'lishi kerak. chorrahadagi izolyatsiya plitasi (masalan, asbest plitasi) tomonidan va izolyatsiya plitasining uzunligi kamida bo'lishi kerak. d+2000mm. (d - issiqlik quvurlari izolyatsiyasi qatlamining tashqi diametri)
8. Kabel trassasi devor orqali o'rnatilganda, atrof-muhit sharoitlariga muvofiq muhrlash moslamasidan foydalanish kerak:
8.1 Kabel tepsisi normal muhitdan yong'inga chidamli va portlashdan himoyalangan muhitga devor orqali o'tganda, devorga mos keladigan muhrlash moslamasi o'rnatilishi kerak.
8.2 Kabel trassasi devor orqali ichki makondan tashqariga o'tganda, devorning tashqi tomonida yomg'irdan himoya qilish choralarini ko'rish kerak.
8.3 Kabel ulangandalagandabino ichidan devor orqali ochiq havoda balandroq joyga, kabelga o'rnatiladilagandayomg'ir suvi kabel bo'ylab xonaga oqib tushmasligi uchun yuqoriga o'rnatishdan oldin pastga egilib, tegishli masofaga uzaytirilishi kerak.laganda.
8.4 Kabel ulangandalagandakengaytirish va joylashtirish bo'g'inidan, kabeldan o'tadilagandauzilishi kerak va ajratish masofasi taxminan 100 mm bo'lishi kerak.
9. Kabelning ikkita to'plami bo'lgandalagandas bir xil nurga o'rnatiladi, kabelning ikkita to'plami orasidagi aniq masofalagandas 50 mm dan kam bo'lmasligi kerak.
10. Kabel ulangandalaganda10kV va undan yuqori kabellarni yotqizish uchun bir nechta qatlamlarga o'rnatiladi, qatlamlar oralig'i odatda 300 mm dan kam emas.
2. Asosiy elementlar bilan tanishing
ni tashkil qilishdalaganda, operativlik, iqtisodiy ratsionallik va texnik imkoniyatlarning uchta asosiy omili asosida har tomonlama taqqoslash kerak, aks holda eng yaxshi echimni aniqlash mumkin emas. Shu bilan birga, Henan kabeli TnurZavod, shuningdek, kabel yotqizish, qurilish va montaj qilish, qulay texnik xizmat ko'rsatish talablariga to'liq javob berish kerakligini eslatadi.
3. Yotish masofasi
Henan kabel tray zavodi qachon ekanligini eslatadikabellagandagorizontal ravishda yotqizilgan bo'lsa, erdan balandligi 2,5 metrdan kam bo'lmasligi kerak. Agar u vertikal ravishda yotqizilgan bo'lsa, erdan 1,8 metrdan pastroq joyda himoya qilish uchun metall qopqoq plitasini o'rnatish kerak. Biroq, agarkabellagandamaxsus elektr xonasiga yotqizilgan, himoya qoplama plitasini o'rnatishga hojat yo'q. Bundan tashqari, Henan kabel tray zavodi eslatib o'tadiki, agar simi tepsisini odam-ot yo'lida yoki asbob-uskuna mezzaninida gorizontal ravishda yotqizish kerak bo'lsa va u hali ham ikki yarim metrdan past bo'lsa, tuproqni himoya qilish bo'yicha ba'zi choralar ham ko'rish kerak.
4. Korroziyaga chidamliligi
Agar kabel kanali bo'lsa,kabellagandava qo'llab-quvvatlash braketi korroziy muhitda qo'llanilsa, Henan kabel tray fabrikasi uni ishlatish kerakligini ta'kidlaydi.kabellagandakorroziyaga qarshi ishlangan yoki korroziyaga chidamli qattiq materiallardan tayyorlangan va korroziyaga chidamliligi standartga javob berishi kerak. Shandong Bolt Electrical Equipment Co., Ltd kompaniyasi tanlashni tavsiya qiladikabellagandaalyuminiy qotishmasidan tayyorlangan, korroziyaga chidamliligi yaxshi.
