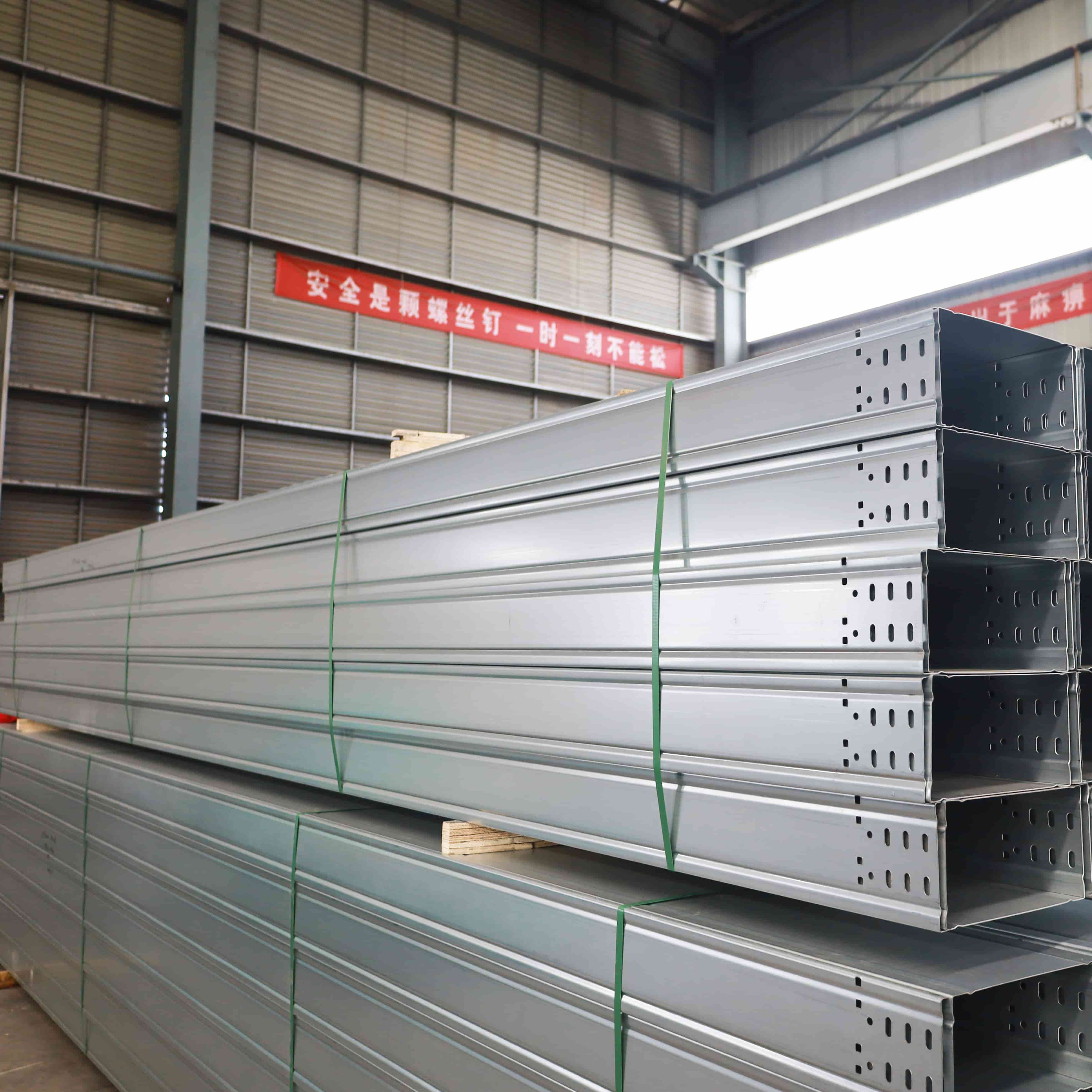

Alyuminiy qotishma kabel tepsisi narvon turi

Mahsulot taqdimoti:

Alyuminiy profilli simi tagliklari keng qo'llaniladi, ko'pincha quyidagi jihatlarda aks ettirilmaydi:
1. Sanoat muhiti: kimyo zavodlari, farmatsevtika fabrikalari va hokazolar korroziyaga chidamliligi tufayli kimyoviy moddalar haqida haddan tashqari xabardor boʻlgan, havoning ifloslanish xavfini kamaytiradigan muhitlar uchun mos keladi.
2. Qurilish muhandisligi: Katta xarid qilish markazlari, ish joyi binolari va turar-joy jamoalari kabi biznes tuzilmalarida kabellarni ko'tarish va boshqarish uchun ishlatiladi, bu har biri yoqimli va amaliydir.
3. Elektr quvvati ob'ektlari: podstansiyalar, quvvat zavodlari va alyuminiy qotishma kabel yotqizgichlari, ularning haddan tashqari haroratga chidamliligi va korroziyaga chidamliligi ularni quvvatni taqsimlash tizimining himoyasi va muvozanatini aniq ta'minlash uchun mukammal orzu qiladi.
4. Tashish: Xavfsiz va xavfsiz ishlash uchun metro, temir yoʻl va aeroport kabi joylarda kabel boshqaruvi uchun atrof-muhitga mos variantlarni taqdim eting.
5. Ochiq havodagi ob'ektlar: og'zaki almashinuv bazalari, tashqi energiya uskunalari, alyuminiy qotishma kabel yotqizgichlari kabi iqlim sharoitining bir qator shartlariga bardosh bera oladi va kabelni barqaror qo'llab-quvvatlaydi.

Ishlab chiqarish jarayoni:

Ilova:

Alyuminiy profil simi tovoqlari sanoat korxonalarida kabel o'tkazgichlarida sezilarli darajada qo'llaniladi. Yengilligi, korroziyaga chidamliligi va oʻrtacha ishonchliligi tufayli ular sanoat ishlab chiqarish muhitida simlarni yoʻnaltirish konstruksiyalari talablariga javob bera oladi, shu bilan birga xavfsizlik va almashtirishni osonlashtiradi. Alyuminiy profilli kabel yotqizgichlar statistika markazlari, ish joylari, maktablar va hokazolardan iborat boʻlgan tijorat korxonalari binolarida kabel trubkasi konstruksiyalarida sezilarli darajada qoʻllaniladi. Uning engil ogʻirligi, goʻzalligi, uzoq umr koʻrish va foydalanish mumkin boʻlgan afzalliklari. bu katta e'tirof.
Katta sport mashg'ulotlarida istiqbolli ishlarda, alyuminiy profilli kabelli kabelli kabelli tovoqlar arzon narxlar va yorug'likni uzatish va hk.

Alyuminiy profilli kabel yotqizgichlar, ayniqsa, sanoat, tijorat va infratuzilma loyihalarida ilg'or kabel boshqaruv tizimlarining asosini tashkil etadi. Chidamlilik, korroziyaga chidamlilik va engil tuzilishga ega boʻlgan alyuminiy simi tasmalari elektr simlarini kengaytiriladigan va atrof-muhitga mos tarzda tashkil qilish va himoya qilish uchun juda mos keladi. Umumiy shaxslar va pudratchilar uchun, ommaviy xaridlarni amalga oshirishda tarkibiy, materiallar va alyuminiy kabelli kabel tokchalarining tarkibiy, materiallari va alyuminiy kabeli va alyuminiy kabeli va me'yoriy xususiyatlarini qadrlash juda muhimdir.

Ushbu maqola ulgurji alyumin anfora kabelining texnik elementlarini, ishlab chiqarish materiallari, korxona standartlari, ishlab chiqarish materiallari, korxona standartlari, mulohazalarni va muvofiqliklarni belgilaydi.

1. Alyuminiy profilli simi tagliklari nima?

Alyuminiy profil simi tovoqlari elektr kabellari va simlarini qo'llab-quvvatlash, yo'naltirish va himoya qilish uchun mo'ljallangan tizimli tizimlardir. Ular ko'pincha ekstrudirovka qilingan 6063 yoki 6061 alyuminiy qotishma profillari yordamida ishlab chiqariladi, ular quvvat, korroziyaga chidamlilik va termal ishlashning muvozanatini ta'minlaydi. Ushbu tovoqlar turli xil dizaynlarda keladi, jumladan:

• Narvon turi

• Qattiq pastki

• Teshik turi

• Tuproq turi

• Simli to'r (savat uslubi)

Har bir tur turli xil kabel yo'nalishi va shamollatish talablariga javob beradi.

2. Kabel tray tizimlari uchun nima uchun alyuminiyni tanlash kerak?

2.1 Materiallar xususiyatlari

• Og'irligi:Po'lat tovoqlar og'irligi ~ 1/3, strukturaviy yuk va o'rnatish harakatlarini kamaytiradi.

• Korroziyaga qarshilik:Atmosfera va kimyoviy korroziyaga tabiiy ravishda chidamli.

• Elektr o'tkazuvchanligi:Agar IEC 61537 yoki NEC 392-moddasiga muvofiq ishlab chiqilgan bo'lsa, alyuminiy topraklama yo'li sifatida harakat qilishi mumkin.

• Termal kengayish:Kengayish koeffitsienti 23,1 mkm/m·K ni tashkil qiladi, bu esa o'rnatish vaqtida issiqlik bo'shlig'ini rejalashtirishni talab qiladi.

2.2 Umumiy qotishmalar va standartlar

3. Ulgurji ilovalar uchun muhandislik spetsifikatsiyalari

3.1 Yuk ko'tarish qobiliyati

• Span va yuk:Belgilangan oraliqda maksimal bir xil yukni tasdiqlang. Misol uchun, 300 mm kenglikdagi narvon tovoqlari (qalinligi 2,0 mm) odatda 2,5 m oraliqda 100 kg / m gacha yukni qo'llab-quvvatlaydi.

• Burilish mezonlari:NEMA VE 1 yoki IEC 61537 uchun L/100 dan oshmasligi kerak.

3.2 O'lchamlar va profil turlari

• Standart kengliklari: 100 mm dan 900 mm gacha

• Standart balandliklar: 25 mm dan 150 mm gacha

• Qalinligi: dasturga qarab 1,5 mm dan 3,0 mm gacha

• Profil variantlari: modulli integratsiya uchun C-shaklidagi, U-kanalli, T-slotli alyuminiy

3.3 Yuzaki pardozlash imkoniyatlari

• Tegirmonni tugatish

• Anodlangan (tiniq yoki rangli)

• Chang bilan qoplangan (agar estetika yoki atrof-muhitga ta'sir qilish kerak bo'lsa)

4. O'rnatish bo'yicha ko'rsatmalar va qoidalarga muvofiqligi

4.1 Kodlar va standartlar

• IEC 61537– Kabel kanali tizimlariga qo'yiladigan talablar

• NEMA VE 1 va VE 2– Amerika kabel trayini loyihalash va o‘rnatish

• NEC 392-modda- Kabel trassalari uchun AQSh milliy elektr kodeksi

• CSA C22.2 No 126.1– Metall simi tagliklari uchun Kanada standartlari

4.2 Topraklama va ulash

Agar laganda uskunani topraklama o'tkazgichi (EGC) sifatida ishlatilsa, uzluksiz alyuminiy profil qarshilik chegaralariga (bo'g'inlar bo'ylab ≤ 0,1 ohm) mos kelishi isbotlanmagan bo'lsa, laganda bo'g'inlarida bog'lovchi jumperlar talab qilinadi.

4.3 Atrof-muhitga oid mulohazalar

Alyuminiy tovoqlar quyidagilarga mos keladi:

• Ichki va tashqi foydalanish

• Sohil va nam hududlar

• Kimyoviy qayta ishlash zavodlari (anodlangan qoplamali)

• EMIga sezgir uskunalarga ega ma'lumotlar markazlari (ekranlash modifikatsiyalari bilan)

5. Ulgurji xarid qilishda asosiy e'tibor

5.1 Manba va miqdorni rejalashtirish

• Minimal buyurtma miqdori (MOQ):Odatda ishlab chiqaruvchiga qarab 100 metr yoki 500 kg dan boshlanadi

• Moslashtirish imkoniyatlari:Tovoqlar uzunligi (odatda 2,5 m yoki har bir qism uchun 3,0 m), teshik namunasi, tugatish, ulanish aksessuarlari

• Logistika:Ommaviy yuk tashish ko'pincha to'liq konteyner yukini (FCL) rejalashtirish va stackable qadoqlash dizaynini talab qiladi.

5.2 Xarajat omillari

• Xom alyuminiy narxlari(2025 yilda oʻrtacha ~2200$/tonna)

• Anodlash va tugatish xarajatlari

• Aksessuarlar narxi(qavslar, biriktirgichlar, mahkamlagichlar)

• Yetkazib berish (FOB va CIF)

6. Umumiy foydalanish holatlari

• Sanoat fabrikalari:Mashina uchun yuqori voltli kabellarni qo'llab-quvvatlash

• Tijorat binolari:Tarmoqni marshrutlash va boshqarish simlarini ulash

• Infratuzilma loyihalari:Korroziyaga chidamliligi tufayli tunnel va ko'prik inshootlari

• Quyosh fermalari:Korozif, tashqi muhitda quyosh paneli ulanishlarini o'tkazish

7. Tez-tez so'raladigan savollar (FAQ)

1-savol: Alyuminiy tovoqlar po'lat tovoqlardan kuchlimi?
Javob: Yo'q, alyuminiy tovoqlar odatda galvanizli yoki zanglamaydigan po'latdan yasalgan tovoqlarga qaraganda engilroq va kamroq kuchli. Biroq, ularning korroziyaga chidamliligi va o'rnatish qulayligi ularni ko'plab ilovalar uchun ideal qiladi.

2-savol: Alyuminiy simi tagliklari portlovchi muhitda ishlatilishi mumkinmi?
Javob: Ha, agar to'g'ri topraklama bilan ishlab chiqilgan bo'lsa va ATEX direktivalari yoki NEC I sinf, 1-bo'lim talablariga muvofiq ishlab chiqilgan bo'lsa, ular xavfli hududlarda ishlatilishi mumkin.

3-savol: To'g'ri tovoq o'lchamini qanday aniqlash mumkin?
Javob: Kabelni to'ldirish hajmini (odatda tovoqlar kesimining ≤ 40%), kabelning og'irligini va yo'nalish tartibini hisobga oling. To'g'ri tanlash uchun IEC 61537 yoki NEMA VE 1da taqdim etilgan o'lcham jadvallaridan foydalaning.

4-savol: Alyuminiy tovoqlar parvarish qilishni talab qiladimi?
Javob: Minimal texnik xizmat ko'rsatish talab qilinadi; korroziya, topraklama uzluksizligi va mexanik shikastlanish uchun davriy tekshiruvlar tavsiya etiladi.

Xulosa va harakatga chaqiruv

Ulgurji alyuminiy profil kabel tovoqlari zamonaviy kabel boshqaruv tizimlari uchun kengaytiriladigan, engil va korroziyaga chidamli yechimni taqdim etadi. IEC 61537 va NEMA VE 1 kabi xalqaro standartlarga muvofiqligi tufayli ular pudratchilar, distribyutorlar va infratuzilmani ishlab chiquvchilar uchun ishonchli tanlovdir.

Agar siz keng ko'lamli loyihani rejalashtirmoqchi bo'lsangiz yoki ommaviy xaridlarni boshqarayotgan bo'lsangiz, texnik xususiyatlaringiz muhandislik standartlari va mintaqaviy elektr kodlari bilan mos kelishiga ishonch hosil qiling.
Biz sizning loyihangiz ehtiyojlariga moslashtirilgan alyuminiy profil simi tovoqlar uchun ekspert maslahati va sozlash xizmatlarini taklif etamiz.

Bugun bog'laningbo'lajak o'rnatishingizga moslashtirilgan taklif, texnik chizmalar yoki namunaviy spetsifikatsiya hujjatlarini so'rash uchun.
